Dettagli progetto

Descrizione intervento

La Coptip Industrie Grafiche ha il suo “core business” nella stampa di materiale pubblicitario. Per lo svolgimento della propria attività, la Coptip Industrie Grafiche ha mantenuto costantemente rinnovato e aggiornato il proprio parco macchine, fino a stabilire il proprio assetto, basandosi sulla capacità produttiva di n°3 grosse Rotative di ultima generazione.

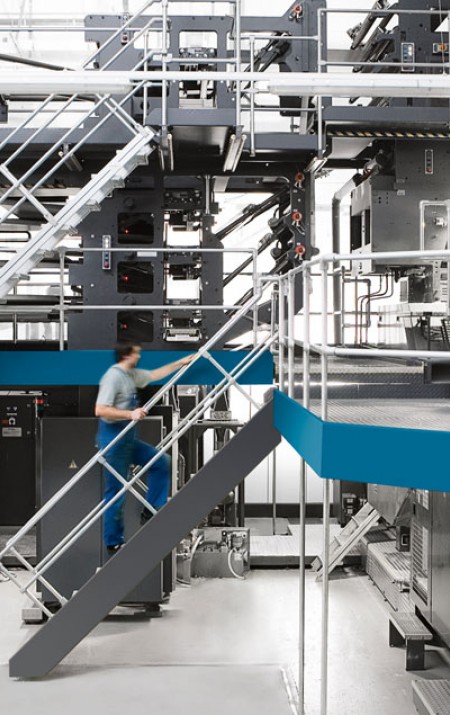

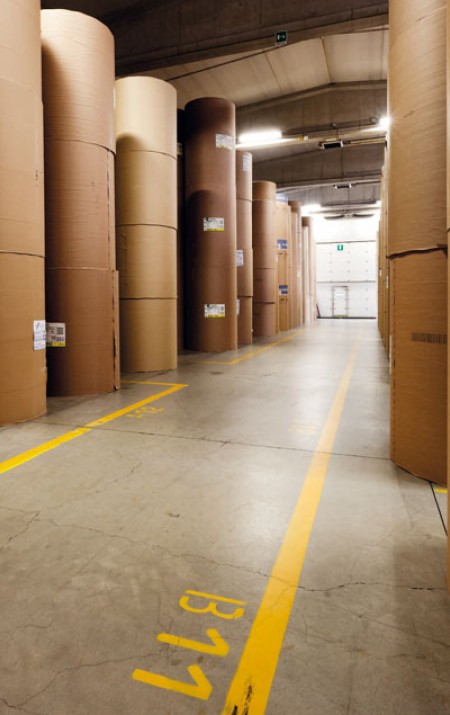

A partire dal 2010, con l’ampliamento ai due edifici prospicienti la sede storica, è stata installata una nuova rotativa per la stampa (da 80 pagine), che ad oggi risulta essere la più grande d’Italia come numero di copie in grado di stampare, ed è stato ricavato un deposito di bobine di carta della superficie di circa 550 mq.

La coptip è operativa 24 ore su 24, in grado di stampare 42.500 copie ogni ora. Una produzione di 3,5 milioni di copie ogni giorno per 300 tonnellate di carta stampata.

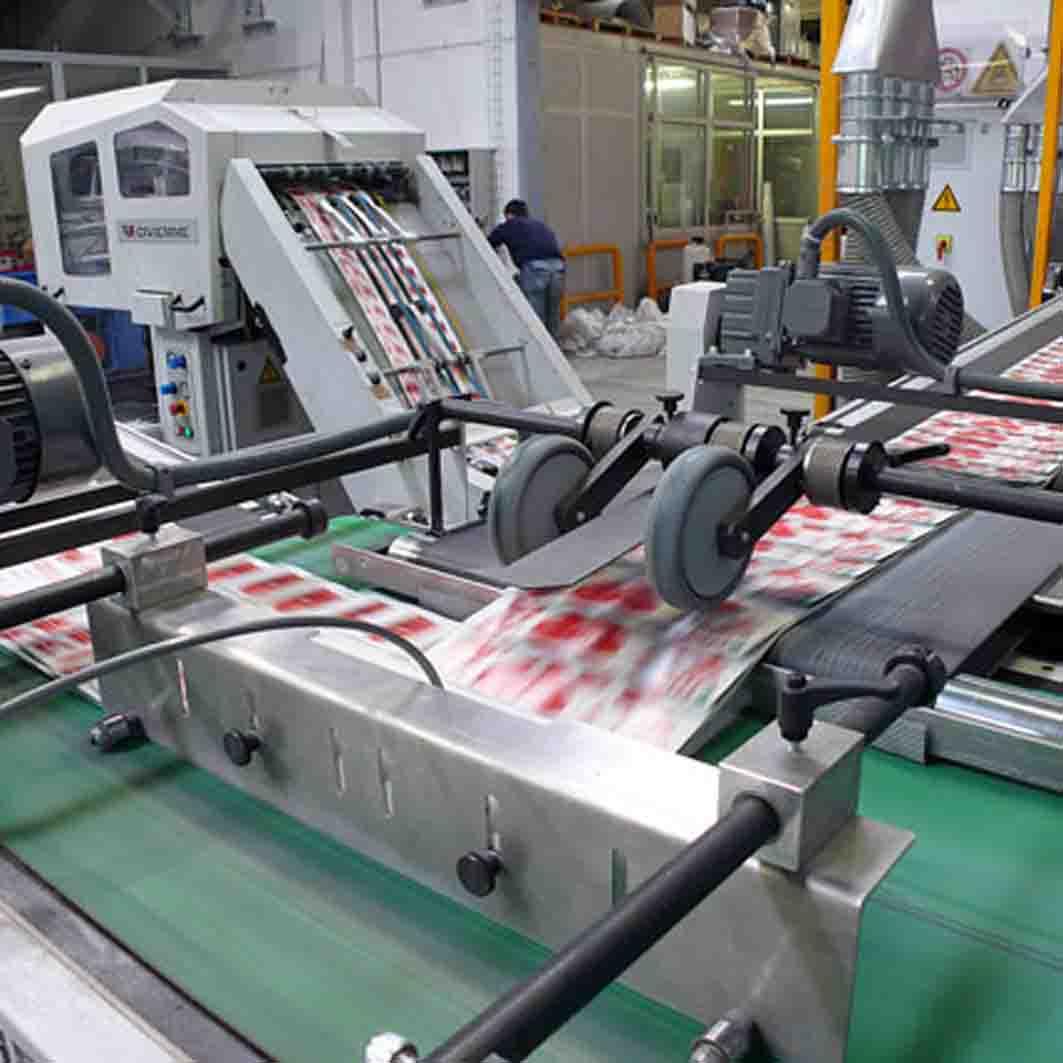

Un ciclo lavorativo di queste proporzioni richiede una disponibilità costante di materia prima. A questo servono le grandi aree di stoccaggio e magazzino carta, che insieme agli altri spazi operativi dello stabilimento di Modena, ricoprono una superficie di circa 30.000 metri quadrati. L’articolazione dei reparti e la differenziazione delle tecnologie consente, infine, la gestione interna di tutte le fasi di lavorazione, dalla prestampa alla legatoria.

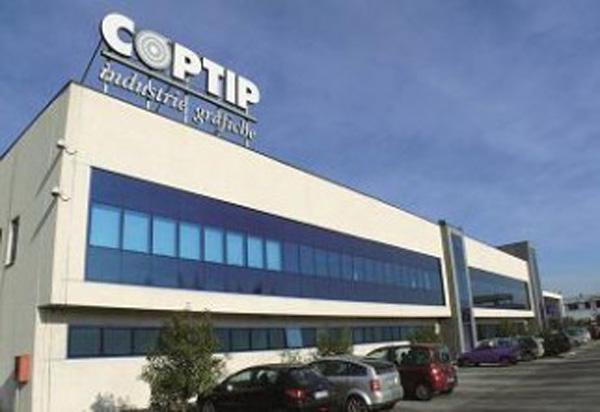

La progettazione impiantistica si è svolta in due fasi ben distinte: la prima, riguardante la sede storica, in via Gran Bretagna, la seconda dopo l’acquisizione di due nuovi edifici all’interno di uno dei quali è installata la nuova rotativa da 80 pagine.

Per quanto riguarda la sede, una centrale termica (due caldaie da circa 600 kW cadauna) ed una frigorifera (tre gruppi frigo da circa 1.500 kW cadauno) saranno il cuore di tutti gli impianti meccanici, così come la centrale di pompaggio interrata che sarà il fulcro dell’impianto antincendio (riserva idrica da circa 300 mc e gruppi di pompaggio). Per il risparmio energetico, sopra ad uno dei due depositi di carta sarà installato un impianto fotovoltaico da circa 90 kW che garantirà un notevole risparmio di energia elettrica, mentre le quattro torri evaporative (1.000 kW circa cadauna) sul circuito frigorifero garantiranno un ottimo risparmio su tale impiantistica.

Nei due edifici in cui Coptip si è insediata nel 2010, ci sono due centrali termiche ciascuna delle quali con all’interno una caldaia della potenza termica resa pari a 280 kW e 860 kW, che garantiscono il riscaldamento degli ambienti a servizio della Roto 80 e del deposito carta.

Sopra la copertura dell’edificio in via Gran Bretagna, 53, dove sono presenti il deposito di carta ed il reparto fotocomposizione, sono installate due torri di raffreddamento della potenza cadauna pari a circa 2.500 kW e due gruppi frigoriferi da 1.500 kW cadauno, che serviranno lo stabilimento di via Grecia in cui trova dimora la nuova Roto 80. Nel solo reparto di fotocomposizione in via Gran Bretagna, inoltre, è installata una unità di trattamento dell’aria avente portata pari a 20.000 mc/h, che permette un adeguato rinnovo dell’aria in una zona dove avviene la fotoincisione della lastra, con evidenti emissioni di odori.

Nel deposito della carta e nel box rotativa, il riscaldamento è assicurato da aerotermo ad acqua posti in alto a parete; la zona rotativa, inoltre, è servita da unità di trattamento aria verticali di portata totale pari a circa 40.000 mc/h, mentre l’intero capannone usufruisce di una unità di trattamento dell’aria avente portata pari a 66.000 mc/h.

Un’ulteriore unità di trattamento dell’aria serve la zona calandre, ed ha portata di aria pari a 20.000 mc/h.
