2001 - 2007
Dettagli progetto
Località: | Castelfranco Emilia (MO) |
Nazione: | Italia |
Data Progetto: | 2001-2007 |
Superficie d’intervento: | 19.700 mq |
Potenza termica: | 2700,0 kW (Caldaie) |
Potenza frigorifera: | 150,0 kW (Gruppi frigoriferi) |
Unità di trattamento aria | n°3 da 28.000 mc/h totali |
Link: | Sito web |
Descrizione intervento
Il fabbricato industriale è ubicato in località Cavazzona a Castelfranco Emilia (MO), via Cristoforo Colombo n°12.
L’attività dell’azienda è quella di realizzare macchine per la produzione di scope e spazzole, quindi tutte le fasi produttive sono prettamente quelle dalla progettazione della macchina, per la produzione delle spazzole, alla sua realizzazione.
L’edificio si suddivide in tre parti principali; il capannone industriale di superficie pari a 15.650 mq, il blocco uffici di superficie pari a circa 3.700 mq, e l’appartamento custode, suddiviso su tre piani, della superficie di circa 370 mq. La superficie totale dell’intervento è pari a circa 19.700 mq.
La progettazione ha riguardato tutti gli impianti meccanici ed elettrici, inoltre sono state redatte tutte le pratiche comunali e di prevenzione incendi.
Si è cominciato nel 2001 con la redazione di tutte le pratiche sopra accennate, tra cui relazione sul contenimento energetico (Legge 10), relazione Legge 46/90 (norma per la sicurezza degli impianti, ora 37/08), pratica di prevenzione incendi con consegna presso il Comando VV.F. di Modena.

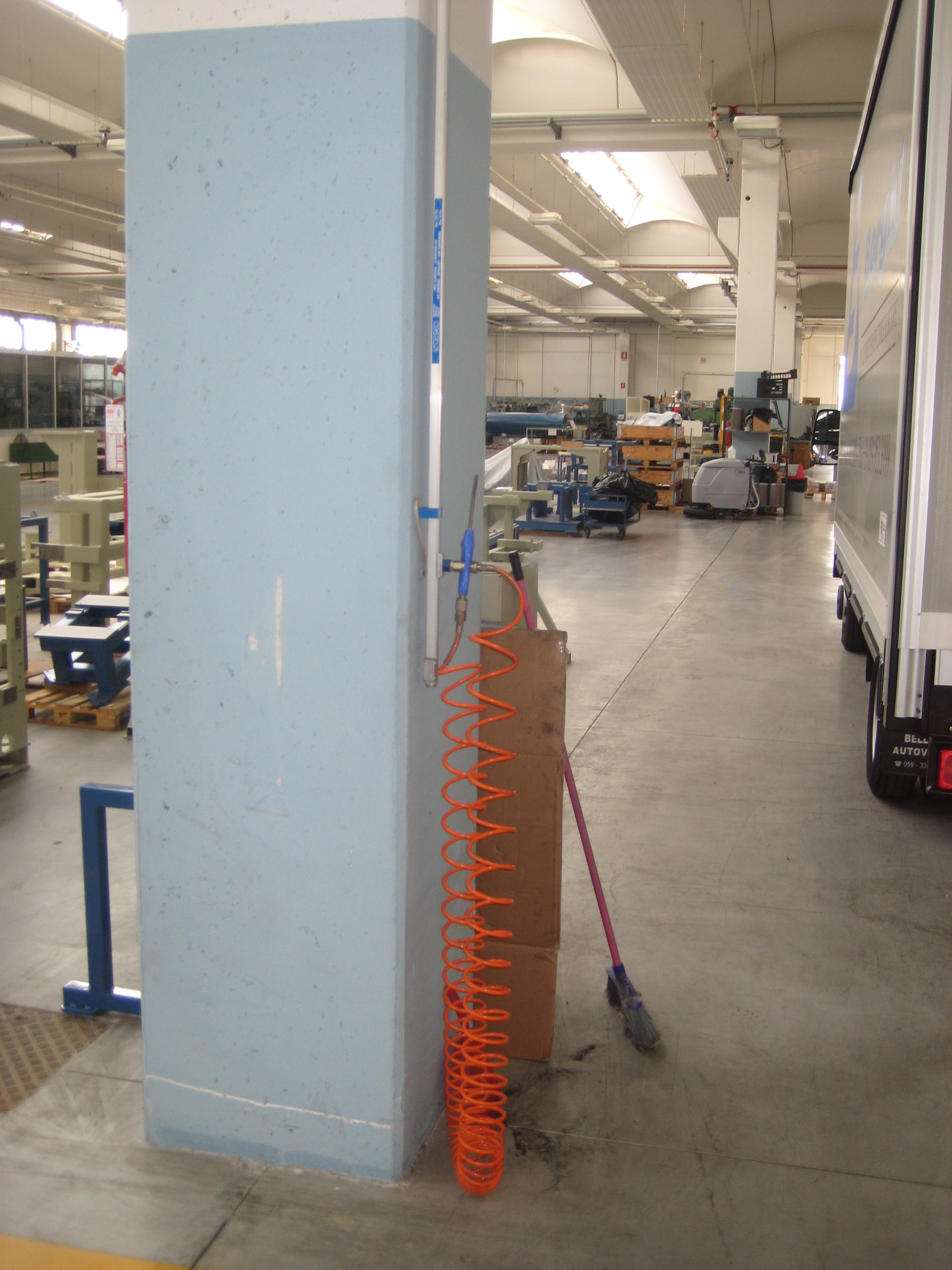

A seguire, si è provveduto alla progettazione degli impianti di riscaldamento, condizionamento, ricambio dell’aria, idrico sanitario, adduzione gas metano, distribuzione aria compressa negli ambienti lavorativi, impianti elettrici. L’impianto di riscaldamento è servito da due centrali termiche distinte; una a servizio del capannone industriale, con due caldaie a gas metano della potenza termica di 1.450 kW e 800 kW, l’altra a servizio degli uffici con due caldaie della potenza termica di 200 kW cadauna. All’interno, il capannone, a seconda delle zone, è servito da termostrisce radianti e da aerotermo a soffitto. Gli uffici, invece, sono serviti da ventilconvettori a pavimento.
Il condizionamento di questi ultimi, è garantito da un gruppo frigo della potenza di circa 150 kW, con un secondo in predisposizione.
Per il ricambio dell’aria all’interno degli ambienti, il capannone è servito da una unità di trattamento dell’aria avente portata pari a 8.000 mc/h, mentre gli uffici usufruiscono di due unità di trattamento dell’aria di portata pari a 10.000 mc/h cadauna.
L’impianto antincendio, a servizio dell’intero complesso, è alimentato dalla rete idrica cittadina, e garantisce circa 28 mc/h, per l’alimentazione di idranti UNI 45 e UNI 70, per la protezione interna ed esterna di tutti gli ambienti.
Nel 2007 si è proceduto all’ampliamento degli uffici, con modifiche alle linee di distribuzione e nuovi terminali di erogazione al suo servizio.
